Routage statique

Le routage statique est la première solution pour faire du routage. Cela va permettre d’interconnecter nos réseaux.
Pour pouvoir passer d’un réseau à l’autre, que les routes soient fonctionnelles il faut les déclarer sur chaque routeur !

⚠️ Je vous conseille d’utiliser des routeurs 2911 ⚠️
Pour la première situation ce n’est pas nécessaire, mais si vous souhaitez continuer vous allez aller avoir besoin de plusieurs ports pour interconnecter 3 routeurs. Bien que l’on puisse rajouter des slots, c’est la solution la plus rapide 😉

Table des matières
  1. 1ère situation: 2 routeurs
  2. 2ème situation: 3 routeurs
  3. Configuration des routes statiques

1ère situation: 2 routeurs

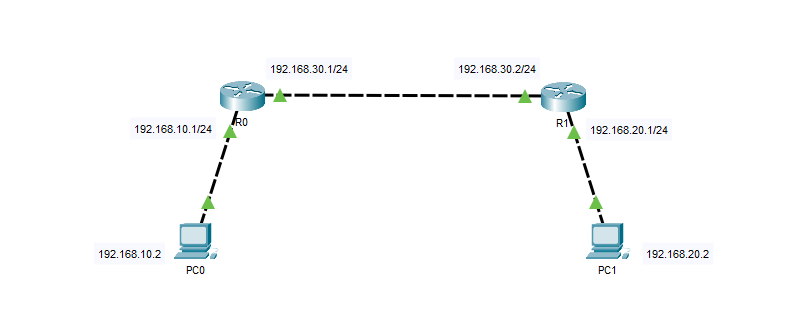

Schéma de l’architecture

Tableau des interfaces de l’architecture – Lecture de gauche à droite par rapport au schéma

Équipements & InterfacesAdresse IP & Adresse réseau & Passerelle
PC0 – Fa0192.168.10.2 – 255.255.255.0 – 192.168.10.1
R0 – Gi0/0192.168.10.1 – 255.255.255.0
R0 – Gi0/1192.168.30.1 – 255.255.255.0
R1 – Gi0/1192.168.30.2 – 255.255.255.0
R1 – Gi0/0192.168.20.1 – 255.255.255.0
PC1 – Fa0192.168.20.2 – 255.255.255.0 – 192.168.20.1

Configuration des interfaces sur R0

Cisco
en
conf t
int gi0/0
ip addr 192.168.10.1 255.255.255.0
no sh
exit

int gi0/1
ip addr 192.168.30.1 255.255.255.0
no sh

Configuration des interfaces sur R1

Cisco
en
conf t
int gi0/1
ip addr 192.168.30.2 255.255.255.0
no sh
exit

int gi0/0
ip addr 192.168.20.1 255.255.255.0
no sh

Configuration des routes statiques

« Depuis R0, pour atteindre le réseau 192.168.20.0/24 j’envoie le trafic vers la passerelle 192.168.30.2″
« Pour joindre le réseau 192.168.20.0/24, utilise le routeur à l’adresse 192.168.30.2 comme prochain saut ( next-hop ) »

R0
ip route 192.168.20.0 255.255.255.0 192.168.30.2

« Depuis R1, pour atteindre le réseau 192.168.10.0/24, j’envoie le trafic vers la passerelle 192.168.30.1 »
« Pour joindre le réseau 192.168.10.0/24, utilise le routeur à l’adresse 192.168.30.1 comme prochain saut ( next-hop ) »

R1
ip route 192.168.10.0 255.255.255.0 192.168.30.1

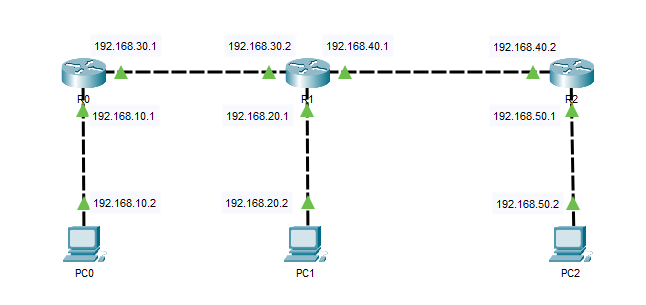

2ème situation: 3 routeurs

Équipements & InterfacesAdresse IP & Adresse réseau & Passerelle
PC0 – Fa0192.168.10.2 – 255.255.255.0 – 192.168.10.1
R0 – Gi0/0192.168.10.1 – 255.255.255.0
R0 – Gi0/1192.168.30.1 – 255.255.255.0
R1 – Gi0/1192.168.30.2 – 255.255.255.0
R1 – Gi0/0192.168.20.1 – 255.255.255.0
PC1 – Fa0192.168.20.2 – 255.255.255.0 – 192.168.20.1
R1 – Gi0/2192.168.40.1 – 255.255.255.0
R2 – Gi0/1192.168.40.2 – 255.255.255.0
R2 – Gi0/0192.168.50.1 – 255.255.255.0

Configuration des routes statiques

R0
ip route 192.168.20.0 255.255.255.0 192.168.30.2
ip route 192.168.40.0 255.255.255.0 192.168.30.2
ip route 192.168.50.0 255.255.255.0 192.168.30.2

R1
ip route 192.168.10.0 255.255.255.0 192.168.30.1
ip route 192.168.50.0 255.255.255.0 192.168.40.2

R3
ip route 192.168.30.0 255.255.255.0 192.168.40.1
ip route 192.168.10.0 255.255.255.0 192.168.40.1
ip route 192.168.20.0 255.255.255.0 192.168.40.1
